思旺电子推出Primary Side Regulator AC/DC开关电源管理IC-SE3910

2010-04-15


思旺电子推出Primary Side Regulator AC/DC开关电源管理ICSE3910


      目前,在100W以下电源方案中,一般都使用脉冲宽度调制(PWM)控制芯片来实现PWM的调制,开关控制模式相对直流工作模式有很高的工作效率,使用反激离线工作模式,提高了系统工作的安全性,非常适合应用在便携式充电设备及电源适配器,比如,手机充电器,电源适配器等,因此,AC/DC PWM开关电源芯片在市场上的需求量非常大。不过传统的AC/DC电源方案都是使用变压器次级线圈反馈模式(Secondary Side Regulator简称:SSR),变压器次级反馈工作模式都需要低压端的恒压-恒流控制芯片协助完成电压的转换和实现恒流,此类应用方案增加了系统应用复杂程度,同时还增加系统方案的设计成本,鉴于传统方案中的缺点,专业电源管理IC供应商思旺电子(Seaward Electronics Inc.)推出了一款变压器原边线圈反馈模式(Primary Side  Regulator简称:PSR)的PWM控制芯片-SE3910。

      SE3910是一个绿色模式PWM控制器芯片,是小功率AC/DC充电器,适配器及LED驱动方案的首选专用集成电路芯片;芯片为SOP-8封装,PWM模式工作时开关频率固定在40KHz,其内部集成了恒压恒流控制模块,应用方案使用变压器原边反馈模式(PSR),省略了传统方案中的光耦合器、恒压/恒流控制芯片及其周围电路,大大简化了芯片的应用成本,降低了系统应用的复杂度。

      芯片设计时特别考虑了EMI,对开关频率模块特别设计有频率抖动功能,每3.2ms的周期内按所设计的顺序出现8种不同的开关频率,将电磁干扰频率谱转移到一个相对较宽的频率带宽,从而达到优化系统EMI的目的。

同时SE3910的工作状态使用多模式调节功能,在空载或轻负载时,芯片会自动进入PFM工作模式,保证电源系统输入能量和输出能量精确守恒,防止了轻载或空载时能量过大,当负载升高到芯片所设置的重载设计值时,芯片会控制系统自动进入PWM工作模式,大幅度的优化了系统的工作效率,使系统效率能够达到80%以上,也减小了空载和轻载工作状态下的输出纹波。

     芯片设计有软启动功能,很好的抑制了系统上电时的大电流,保护了电路板的损坏,减小了系统启动时的大电流对系统功耗的影响;芯片还具有电源欠压保护功能,LEB功能、过温度保护功能等,最大程度的提高了芯片工作时的可靠性和安全性;芯片适合应用在5W及5W以下的电源方案中。

 SE3910主要应用电路

输出恒压值的设计:

系统的恒压实现原理是通过SE3910内的运算放大器将由变压器负反馈的的输出电压信号在芯片FB PIN上的采样值稳定在芯片所设置的ref的恒定值,ref 是芯片内部一个带隙基准源模块所输出的恒定电压为1.5V,从而达到稳定输出电压的目的。

其中分别是变压器副边和次边的匝数,分别是二极管D6和D7的导通电压,在粗略设计时可忽略二极管的电压差,所以上式可简化为:



输出恒流值设计:

      系统的恒流设计原理是通过设置Primary Side的峰值电流为恒定值,芯片的CS pin在恒流工作模式时,会被固定在最大值0.8V,0.8V除以R6的值就能将变压器的原边最大峰值电流设置在要求值,变压器两边之间的电流比等于匝数的反比,再乘以反激时的占空比就能得到一个恒定的输出电流。



上式中的是变压器原边最大峰值电流,是芯片设置的0.8V。

在选择上述参数时需要电阻R3、R4、R6和变压器的匝数比的精度要高,这些参数直接影响输出恒压和恒流的精度,其它器件基本上比较通用,只需要按照厂家提供的参数就可以。

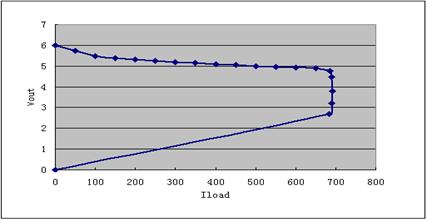

SE3910输出特性曲线



SE3910的主要特点

l         采用变压器原变反馈模式(PSR),省略了传统方案中外围的光耦合器、恒压恒流控制芯片及周围器件,大幅度降低了系统成本。

l         芯片能多模式工作,确保系统达到了较高的工作效率。

l         小于50uA的系统启动电流。

l         能达到较精确的恒压和恒流值。

l         输出有短路保护、温度保护等。

l         小的待机功耗(Standby Power)。

l         宽的交流电压供电范围(85V~275V)。



包装、定价和供应

思旺的SE3910采用SOP-8封装。
